Фильтры газовые ФН6-1, ФН8-1, ФН10-1, ФН12-1 фланцевые (на давление до 0,3 МПа) ФН6-6, ФН8-6, ФН10-6, ФН12-6 фланцевые (на давление до 0,6 МПа)
Фильтры газовые ФН6-1, ФН8-1, ФН10-1, ФН12-1, ФН6-6, ФН8-6, ФН10-6, ФН12-6 муфтовые предназначены для установки перед запорно-регулирующей арматурой газогорелочных устройств котолов, теплогенераторов, инфракрасных обогревателей и т. д. с целью очистки газа от смолистых веществ, пыли, песка, металлической окалины и других твердых частиц для повышения надежности и долговечности работы оборудования.
Технические характеристики
Материал корпуса — сталь, серый или высокопрочный чугун.
Монтажное положение — на трубопроводах любой пространственной ориентации.
Максимальное рабочее давление — 0,6 МПа.

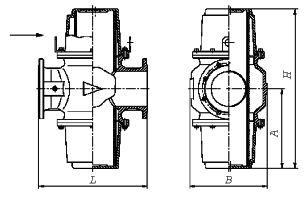

| Наименование фильтра | Ду | Рабочая S фильтрующего элемента, м² | Коэффициент сопротивления | Габаритные размеры, мм | Масса, кг | |||
|---|---|---|---|---|---|---|---|---|
| L | B | H | H1 | |||||
| ФН6-1 | 150 | 0,4 | 2,5 | 470 | 330 | 800 | 400 | 80 |
| ФН8-1 | 200 | 0,65 | 3,5 | 600 | 430 | 900 | 450 | 127 |
| ФН10-1 | 250 | 0,4 | 4,0 | 730 | 550 | 850 | 330 | 240 |
| ФН12-1 | 300 | 0,54 | 4,0 | 850 | 650 | 950 | 440 | 350 |
| ФН6-6 | 150 | 0,4 | 2,5 | 470 | 330 | 800 | 400 | 80 |
| ФН8-6 | 200 | 0,65 | 3,5 | 600 | 430 | 900 | 450 | 127 |
| ФН10-6 | 250 | 0,4 | 4,0 | 730 | 550 | 850 | 330 | 240 |
| ФН12-6 | 300 | 0,54 | 4,0 | 850 | 650 | 950 | 440 | 350 |
Купить ФН6-1, ФН8-1, ФН10-1, ФН12-1, ФН6-6, ФН8-6, ФН10-6, ФН12-6 в Якутске
Компания специализируется на обеспечении промышленных объектов оборудованием высокого качества. ФН6-1, ФН8-1, ФН10-1, ФН12-1, ФН6-6, ФН8-6, ФН10-6, ФН12-6 поставляется напрямую от производителей, что исключает появление посреднических наценок и сомнительных модификаций. Доставка в Якутск организуется с привлечением надежных транспортных компаний либо собственным автопарком, если габариты груза позволяют.
Узнать актуальную стоимость оборудования можно у менеджеров. Звонок по телефону позволяет оперативно получить информацию о наличии на складе и сроках поставки под заказ. Альтернативный способ связи – форма обратной связи на сайте. После отправки заявки специалист свяжется для уточнения условий и подготовки счета.
Инженеры компании проводят консультации по техническим вопросам. Можно выяснить совместимость оборудования с вашими действующими мощностями, уточнить условия обкатки и пусконаладки. Доставка в Якутск осуществляется строго по графику, согласованному с заказчиком. Контроль перемещения груза доступен на всем протяжении маршрута.
Фильтры газовые соответствуют ТУ РБ 05708554.027-98.
Предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.
Климатическое исполнение УХЛ1 (от −60 до +40 °С) или У3 (от −45 до +40 °С).
Условное обозначение
ФН Х-Y.
ФН — обозначение серии.
X — присоединительный размер, дюймы.
Y — номинальное рабочее давление, бар.
По типу присоединения к трубопроводу фильтры изготавливаются:
- муфтовые от Ду 15 до Ду 50 мм;
- фланцевые от Ду 40 до Ду 200 мм.
Фланцы фильтров соответствуют ГОСТ 12815-80, исп. 1, до 0,6 МПа.
Технические характеристики
| Максимальный перепад давления на фильтре, кПа | 10 |
| Пористость фильтрующего элемента, % | 50–60 |
| Минимальный размер улавливаемых частиц, мкм | 50 |
| Температура рабочей среды, °С | от −30 до +70 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
Порядок монтажа и эксплуатации
1. Требования безопасности при монтаже и эксплуатации по ГОСТ 12.2.063-81.
2. Перед монтажом фильтра необходимо очистить подводящий трубопровод от загрязнений.
3. Направление потока в трубопроводе должно совпадать со знаком «▷» на корпусе клапана.
4. Для уплотнения резьбы в месте соединения корпуса фильтра с трубопроводом рекомендуется применять ленту ФУМ ТУ6-05/1338. Для уплотнения фланцевого соединения корпуса фильтра с трубопроводом рекомендуется применять кольцо уплотнительное по ГОСТ 9833-72 или прокладку из парнита по ГОСТ 15180-86. Ответные фланцы трубопровода по ГОСТ 12820-80.
5. Отклонение от параллельности и перпендикулярности уплотнительных поверхностей присоединяемых фланцев не должно превышать 0,2 мм на 100 мм диаметра.
6. Для подключения датчиков реле давления или других устройств и приборов в корпусе фильтра предусмотрены отверстия с резьбой G¼. Для уплотнения резьбы в месте подключения приборов используется ФУМ ТУ6-05/1338.
Техническое обслуживание
1. В процессе эксплуатации происходит постепенное увеличение сопротивления фильтра в результате его загрязнения.
2. Критерием загрязнения фильтра считается снижение давления за фильтром ниже допустимого для газогорелочного устройства при нормальном входном давлении на входе фильтра.
3. Чистку фильтрующего элемента следует проводить продувкой сжатым воздухом или промывкой в воде с использованием моющих средств.
4. Сушку фильтрующего элемента рекомендуется проводить сжатым воздухом при температуре не более +40° С.
