Газорегуляторный пункт шкафной с узлом учета и газовым обогревом ГРПШ-32-СГ

ГРПШ-32-СГ — пункт газорегуляторный шкафной с одной линией редуцирования, байпасом и узлом учета газа. Предназначен для редуцирования давления газа, очищения газа от примесей, прекращения подачи газа при аварийном изменении заданного уровня выходного давления, учета объема газа. Устройство представляет собой металлический шкаф с с размещенным внутри технологическим оборудованием. Для удобства эксплуатации газорегуляторный пункт имеет две двери.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

	ГРПШ-32/10-СГ	ГРПШ-32/6-СГ	ГРПШ-32/3-СГ
Рабочая среда	природный газ по ГОСТ 5542-87
Давление на входе, МПа	0,3	0,6	1,2
Диапазон настройки давления газа на выходе, кПа	2–2,5	2–2,5	2–2,5
Пропускная способность (для газа g = 0,73 кг/м³), м³/ч
0,1	45	25	7
0,3	100	55	17
0,6	—	105	30
0,9	—	—	47
1,2	—	—	64
Регулятор давления газа комбинированный	РДНК-32/10	РДНК-32/6	РДНК-32/3
Тепловая мощность обогревателя при давлении газа 2000 Па, м³/ч	0,96	0,96	0,96
Расход газа на обогреватель при давлении газа 2000 Па, м³/ч	0,1	0,1	0,1
Время отключения обогревателя, с	90	90	90
Время отключения обогревателя при прекращении подачи газа, с	90	90	90
Счетчик газа	RVG-G 16	RVG-G 16	RVG-G 16
Условный проход счетчика газа, Д_У, мм	50	50	50
Погрешность измерения в диапазоне измерения расхода, % (20–100) Q_max	±1	±1	±1
Масса, кг	350	350	350

Купить ГРПШ-32-СГ в Якутске

Компания обеспечивает прямые поставки промышленного оборудования, включая ГРПШ-32-СГ. Продукция сертифицирована и полностью соответствует техническим регламентам, действующим на территории РФ. Мы организуем доставку в Якутск с соблюдением всех требований к транспортировке сложных технических изделий.

Для корректного расчета сметы рекомендуем запросить коммерческое предложение. Менеджеры предоставят актуальную стоимость оборудования после уточнения комплектации и условий оплаты. Связаться с отделом продаж можно по телефону в рабочее время либо отправить заявку через форму на сайте – в этом случае специалист перезвонит для уточнения деталей в течение дня.

Технические специалисты компании готовы проконсультировать по вопросам эксплуатации, производительности и совместимости оборудования с существующими производственными линиями. Мы поможем подобрать оптимальную модификацию, исключающую лишние затраты на избыточный функционал. Доставка в Якутск осуществляется после полного согласования спецификации и подписания договора.

ГРП шкафной представляет собой металлический шкаф 1 с размещенным в нем технологическим оборудованием 2. Для удобства обслуживания в шкафу имеются двери 3 и 4. Под днищем расположен обогреватель 5, предназначенный для обогрева ГРП шкафного в холодное время. Газ к обогревателю 5 подводится по газопроводу 6.

Технологическое оборудование ГРП шкафного состоит из основной (рабочей) линии 1 и обводной (байпасной) линии 2. Газ через кран 3 поступает к фильтру сетчатому 4, очищается от механических примесей и проходит дальше через счетчик газа 5, предназначенный для измерения объема проходящего потока газа. Для корректировки показаний счетчика 5 по температуре и давлению газа установлены термометр манометрический самопишущий 6 и манометр самопишущий 7, подключенный через кран 8.

Для визуального наблюдения за давлением газа и измерения перепада давления на фильтре 4 установлены краны 9, 10; клапан 11 и манометр 12.

После счетчика 5 газ поступает к регулятору давления 13, предназначенному для снижения давления газа и поддержания его в заданных пределах. На импульсных линиях регулятора 13 установлены краны 14, 15. От регулятора давления через кран 16 газ поступает к потребителю.

На выходе основной линии установлен предохранительно-сбросной клапан 17 с краном 18. Для измерения давления газа на выходе установлен кран 19.

Для обеспечения бесперебойной подачи газа к потребителю при ремонте оборудования предусмотрена обводная линия 2 с установленными на ней краном 20, вентилем 21 и манометром 22 для контроля давления, подключенным через клапан 23.

Для сброса газа на основной линии 1 предусмотрен сбросной трубопровод 26 с краном 27.

Краны 28, 29 предусмотрены для измерения перепада давления на счетчике 5.

Для подачи газа к обогревателю 30 установлен кран 32.

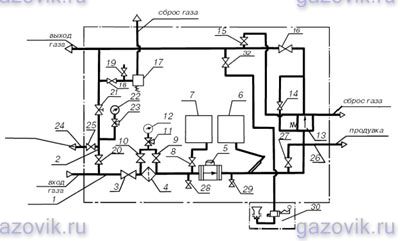

Схема пневматическая функциональная ГРПШ-32-СГ:
1 — основная линия; 2 — обводная линия; 4 — фильтр сетчатый; 5 — счетчик газа; 6 — термометр манометрический самопишущий; 7 — манометр самопишущий; 13 — регулятор давления; 17 — клапан предохранительно-сбросной; 12, 22 — манометры; 8, 11, 23 — клапаны трехлинейные;24, 26 — сбросные линии; 3, 9, 10, 14, 15, 16, 18, 19, 27, 28, 29, 32 — запорная арматура; 21 — вентиль; 30 — обогреватель

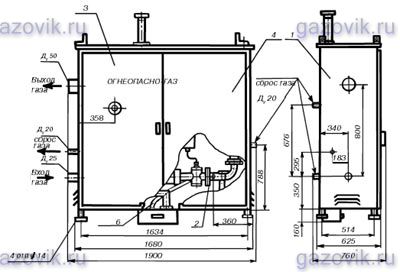

Габаритный чертеж ГРПШ-32-СГ:
1 — шкаф; 2 — оборудование технологическое; 3, 4 — дверки; 5 — обогреватель; 6 — газопровод
