Газорегуляторный пункт шкафной ГРПШ «Газовичок»

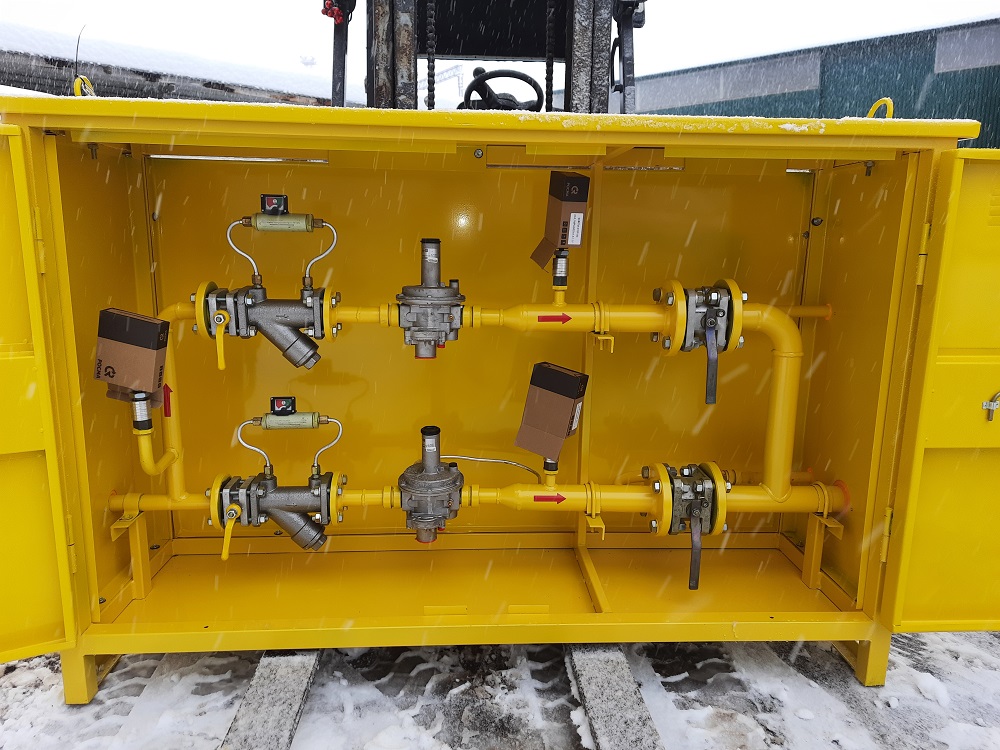

Газорегуляторные пункты шкафного типа "Газовичок" с одной и/или двумя линиями редуцирования предназначены для редуцирования высокого или среднего давления газа на низкое, автоматического поддержания выходного давления на заданном уровне независимо от изменений входного давления и расхода, прекращения подачи газа при аварийном понижении или повышении выходного давления сверх допустимых заданных значений.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Автоматическое прекращение подачи газа при повышении или понижении выходного давленияболее допустимых предельных значений или отсутствии входного давления. Данные газорегуляторные пункты газа могут изготавливаться с бытовым счетчиком газа.

Условное обозначение: Газовичок-А0000-0000, где

Газовичок - тип пункта;

А0000 - регистрационный индивидуальный код изделия (РИК) - буквенно-цифровой код изделия, присваиваемый на этапе проектирования (заказа);

0000 - наибольшая пропускная способность регуляторов давления из перечня применяемых в данном типоряду.

Модель	Газовичок-А0000-300	Газовичок-А0000-1000	Газовичок-А0000-7000	Газовичок-А0000-27000
Применяемые регуляторы давления газа	РДНК-32; РДУ-32	РДНК-400; РДНК-1000; РДК-50; РДНК-У; РДНК-50; РДСК-50	РДГ-50; РДБК-50; РДП-50; РДГ-П50	РДГ-80; РДБК-100; РДП-100

Стандартное климатическое исполнение пунктов — У1 ГОСТ 15150 (в исполнении «УХЛ» — по требованию заказчика). Исполнение на раме — У2–У4.

Наименование регулятора	А, мм	B, мм	C, мм	D, мм	Ду (вход/выход)	Рвх, МПа	Рвых, МПа	Мах. расход, м³/ч	Масса, кг
Наименование регулятора	А, мм	B, мм	C, мм	D, мм	Ду (вход/выход)	Рвх, МПа	Рвых, МПа	Мах. расход, м³/ч	исп. в шкафу	исп. на раме
РДНК	1850	600	1550	600	50/50	1,2(0,6)	0,002–0,005	850	90	75
РДСК	1850	600	1550	600	50/50	1,2	0,01–,3	1020	90	75
РДП-50	2150	650	1600	700	50/50	1,2	0,0015–0,6	6400	450	370
РДБК-50	2150	650	1600	700	50/50	1,2	0,001–0,6	5530	450	370
РДГ-50	2150	650	1600	700	50/50	1,2	0,0015–0,6	6040	450	370
РДП-100	3200	750	1850	750	100/100	1,2	0,0015–0,6	26350	800	700
РДБК-100	3200	750	1850	750	100/100	1,2	0,001–0,6	21150	800	700
РДГ-80	3200	750	1850	750	80/80	1,2	0,0015–0,6	12400	750	660

Купить Газорегуляторный пункт шкафной ГРПШ «Газовичок» в Якутске

Компания обеспечивает прямые поставки промышленного оборудования, включая Газорегуляторный пункт шкафной ГРПШ «Газовичок». Продукция сертифицирована и полностью соответствует техническим регламентам, действующим на территории РФ. Мы организуем доставку в Якутск с соблюдением всех требований к транспортировке сложных технических изделий.

Для корректного расчета сметы рекомендуем запросить коммерческое предложение. Менеджеры предоставят актуальную стоимость оборудования после уточнения комплектации и условий оплаты. Связаться с отделом продаж можно по телефону в рабочее время либо отправить заявку через форму на сайте – в этом случае специалист перезвонит для уточнения деталей в течение дня.

Технические специалисты компании готовы проконсультировать по вопросам эксплуатации, производительности и совместимости оборудования с существующими производственными линиями. Мы поможем подобрать оптимальную модификацию, исключающую лишние затраты на избыточный функционал. Доставка в Якутск осуществляется после полного согласования спецификации и подписания договора.

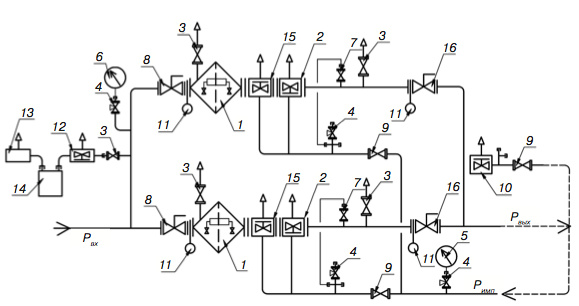

Схема пневматическая функциональная:
1 — фильтр газовый с ИПД; 2 — регулятор давления газа; 3, 7, 8, 9 — кран шаровой; 4 — кран под манометр; 5 — выходной манометр; 6 — входной манометр; 10 — клапан предохранительный сбросной; 11 — поворотная заглушка; 12 — регулятор давления газа РДГБ-6; 13 — газогорелочное устройство; 14 — счетчик газа; 15 — клапан предохранительный запорный; 16 — кран шаровой (дисковый затвор)

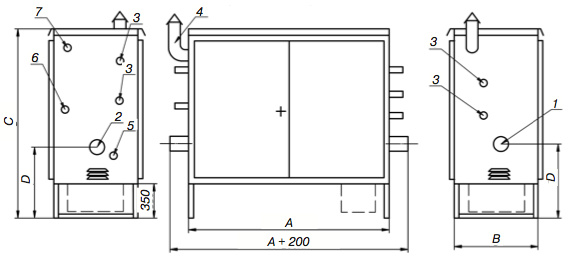

Габаритный чертеж пункта редуцирования газа, исполнение в шкафу (ПРГШ):
1 — Рвх; 2 — Рвых; 3 — продувочный патрубок; 4 — дымоход; 5 — подвод импульса к регулятору; 6 — вход ПСК; 7 — выход ПСК

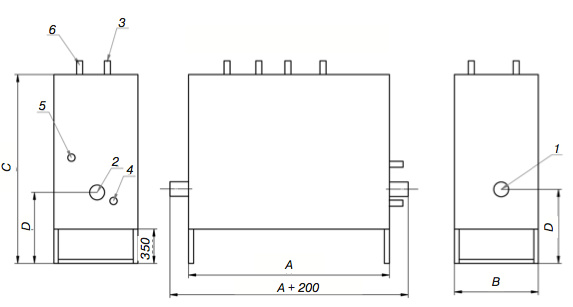

Габаритный чертеж пункта редуцирования газа, исполнение на раме:
1 — Рвх; 2 — Рвых; 3 — продувочный патрубок; 4 — подвод импульса к регулятору; 5 — вход ПСК; 6 — выход ПСК

Наименование регулятора	А, мм	B, мм	C, мм	D, мм	Ду (вход/выход)	Рвх, МПа	Рвых, МПа	Мах. расход, м³/ч	Масса, кг
РДНК	2000	1800	2500	650	50/50	1,2(0,6)	0,002–0,005	850	1800
РДСК	2000	1800	2500	650	50/50	1,2	0,01–,3	1020	1800
РДП-50	2300	1800	2500	650	50/50	1,2	0,0015–0,6	6400	2400
РДБК-50	2300	1800	2500	650	50/50	1,2	0,001–0,6	5530	2400
РДГ-50	2300	1800	2500	650	50/50	1,2	0,0015–0,6	6040	2400
РДП-100	3500	2100	2500	650	100/100	1,2	0,0015–0,6	26350	3300
РДБК-100	3500	2100	2500	650	100/100	1,2	0,001–0,6	21150	3300
РДГ-80	3500	2100	2500	650	80/80	1,2	0,0015–0,6	12400	3300

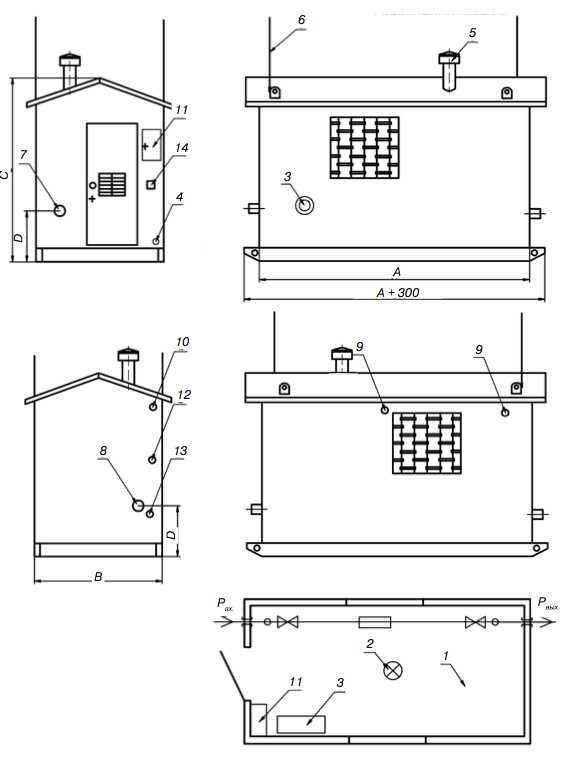

абаритный чертеж пункта редуцирования газа исполнение в блоке:
1 — рабочий отсек; 2 — светильник; 3 — газовый конвектор; 4 — ввод электрокабеля; 5 — дефлектор; 6 — молниеотвод; 7 — Рвх; 8 — Рвых; 9 — продувочный патрубок; 10 — выход ПСК; 11 — электрощит; 12 — вход ПСК; 13 — подвод импульса; 14 — выключатель
