Пункт редуцирования газа «Газовичок-10(25)-2» с двумя линиями редуцирования

Пункт Газовичок-10(25)-2 имеет основную и резервную линии редуцирования. Предназначен для снижения высокого давления на низкое, автоматического поддержания выходного давления на заданном уровне независимо от изменений входного давления и расхода, прекращения подачи газа при аварийном понижении или повышении выходного давления сверх допустимых заданных значений.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Предприятие-изготовитель: ООО «Завод ПГО «Газовик»

Условное обозначение

Пункт редуцирования газа «Газовичок-10(25)»

Технические характеристики

	Газовичок-10(25)	Газовичок-10(25)-2
Рабочая среда	природный газ по ГОСТ 5542-87
Диапазон входных давлений, МПа	0,01–0,6
Давление газа на выходе, МПа	0,002
Пропускная способность, м³/ч	10(25)
Регулятор давления газа	«Домовенок 10(25)»
Присоединительные размеры, дюйм:
входного патрубка	G ¾
выходного патрубка	G 1¼
Масса, кг	18	25
Климатическое исполнение	У1 по ГОСТ 15150

Купить Газовичок-10(25)-2 в Якутске

Компания более десяти лет занимается поставками промышленного оборудования для различных отраслей. Газовичок-10(25)-2, представленные в каталоге, отличающаяся стабильностью рабочих характеристик и длительным сроком службы. Мы организуем доставку в Якутск с учетом специфики груза: крупногабаритные единицы отправляются специализированным транспортом.

Для расчета стоимости оборудования свяжитесь с коммерческим отделом. Телефонная консультация позволит быстро уточнить наличие и ориентировочные сроки. Если требуется детальная спецификация, удобнее заполнить форму на сайте – специалист подготовит развернутое коммерческое предложение с разбивкой по позициям.

Технические специалисты компании готовы проконсультировать по вопросам подбора оборудования под конкретные задачи. Можно уточнить допустимые нагрузки, режимы работы и необходимость периодического обслуживания. Доставка в Якутск выполняется после подписания договора и поступления средств на расчетный счет. Ответственность за сохранность груза несет компания до момента передачи перевозчику.

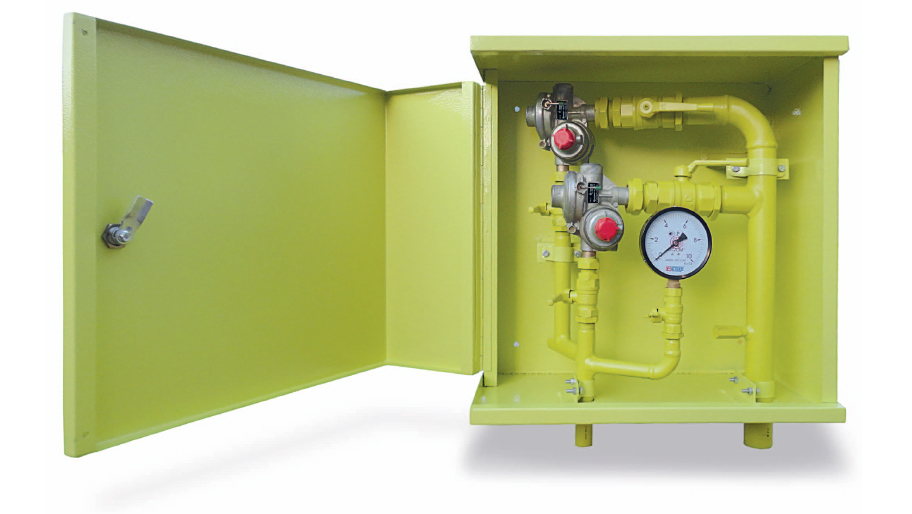

Пункт редуцирования газа «Газовичок-10(25)(-2)» представляет собой металлический шкаф, в котором размещено технологическое оборудование. Для удобства обслуживания в шкафу имеется дверка.

Технологическое оборудование состоит из крана 1 на входе, регулятора давления 4, крана 2 на выходе. Для контроля давления на входе имеется манометр 5 с краном 3. Для контроля давления газа на выходе предусмотрен кран 3 со штуцером для присоединения мановакуумметра и(или) штуцер под водяной манометр 6. В исполнении с двумя линиями редуцирования резерв- ная линия идентична основной по своей конструкции.

Схема пневматическая функциональная «Газовичок-10(25)»: 1 — кран шаровой КШ-20; 2 — кран шаровой КШ-32; 3 — кран под мано- метр; 4 — регулятор давления газа «Домовенок 10(25)»; 5 — входной манометр; 6 — штуцер для подключения манометра
