Пункты редуцирования газа «Оптимус - 300», «Оптимус - 1000», «Оптимус - 7000», «Оптимус - 27000»

Пункты редуцирования газа Оптимус - 300, Оптимус - 1000, Оптимус - 7000, Оптимус — 27000 предназначены для снижения высокого или среднего давления газа до требуемого, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

исполнение в блоке

Предприятие-изготовитель: ООО «Завод ПГО «Газовик»

Кроме блочного исполнения пункты редуцирования Максимус изготавливаются на раме и в шкафу:

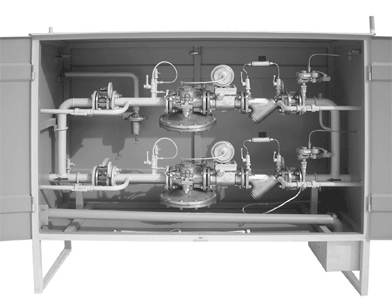

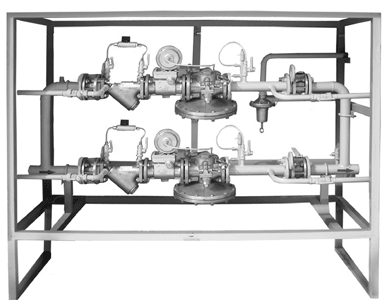

исполнение на раме	исполнение в шкафу

Условное обозначение

Пункты редуцирования газа «Оптимус - 300», «Оптимус - 1000», «Оптимус - 7000», «Оптимус - 27000»

Типоряды пунктов редуцирования газа «Оптимус»

Модель	300	1000	7000	27000
Применяемые регуляторы давления газа	РДНК-32 РДУ-32 и их модификации	РДНК-400 РДНК-1000 РДК-50 РДНК-У РДНК-50 РДСК-50 и их модификации	РДГ-50 РДБК-50 РДП-50 РДГ-П50 и их модификации	РДГ-80 РДБК-100 РДП-100 и их модификации

Стандартное климатическое исполнение пунктов — У1 ГОСТ 15150 (в исполнении «УХЛ» — по требованию заказчика). Исполнение на раме — У2–У4.

* РИК — уникальный буквенно-цифровой код изделия, присваиваемый на этапе проектирования (заказа).

Купить Оптимус - 300, Оптимус - 1000, Оптимус - 7000, Оптимус - 27000 в Якутске

Предлагаем к поставкам Оптимус - 300, Оптимус - 1000, Оптимус - 7000, Оптимус - 27000. Компания работает с проверенными производственными площадками, что позволяет гарантировать заводское качество и техническую безупречность продукции. Осуществляем доставку заказа в Якутск в согласованные сроки.

Вам необходимо рассчитать бюджет проекта? Специалисты компании подготовят детальную спецификацию и итоговую стоимость. Уточнить цену можно по телефону у менеджеров отдела продаж. Также доступен вариант быстрой связи через форму обратного запроса на сайте: вы отправляете заявку, и мы оперативно выходим на связь для уточнения деталей.

Для правильного выбора исполнения оборудования настоятельно рекомендуем проконсультироваться с нашими техническими экспертами. Это позволит избежать ошибок при интеграции устройства в техпроцесс. Мы сопровождаем клиента на всех этапах: от выставления счета до передачи товара транспортной компании.

Пункты редуцирования газа «Оптимус» предназначены для снижения высокого или среднего давления до требуемого, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

— узлы фильтрации;
— основная линия редуцирования давления газа;
— резервная линия редуцирования давления газа.

В шкафных пунктах к выходной линии, на расстоянии не менее 5 ДУ от перехода, подключены предохранительный сбросной клапан и импульсный трубопровод.

Принцип работы пунктов редуцирования. Газ по входному трубопроводу через входное запорное устройство 8 (рис. 9.7), фильтр 1 поступает к регулятору давления газа 2, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходное запорное устройство 16 поступает к потребителю.

Контроль выходного давления производится выходным манометром 5.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 10 и происходит сброс газа в атмосферу.

Пункты редуцирования газа «Оптимус - 300», «Оптимус - 1000», «Оптимус - 7000», «Оптимус - 27000» с основной и резервной линиями редуцирования

Схема пневматическая функциональная: 1 — фильтр газовый с ИПД; 2 — регулятор давления газа; 3, 7, 8, 9 — кран шаровой; 4 — кран под манометр; 5 — выходной манометр; 6 — входной манометр; 10 — клапан предохранительный сбросной; 11 — поворотная заглушка; 12 — регулятор давления газа РДГБ-6; 13 — газогорелочное устройство; 14 — счетчик газа; 15 — клапан предохранительный запорный; 16 — кран шаровой (дисковый затвор)

Габаритный чертеж пункта редуцирования газа, исполнение в шкафу (ПРГШ): 1 — Р_вх.; 2 — Р_вых.; 3 — продувочный патрубок; 4 — дымоход; 5 — подвод импульса к регулятору;

Наименование регулятора	ПРГШ, ГРУ*				Д_у (вход/выход)	Р_вх, МПа	Р_вых, МПа	Мах. расход, м³/ч	Масса ПГРШ/ГРУ, кг
Наименование регулятора	А, мм	В, мм	С, мм	D, мм	Д_у (вход/выход)	Р_вх, МПа	Р_вых, МПа	Мах. расход, м³/ч	Масса ПГРШ/ГРУ, кг
РДНК	1850	600	1550	600	50/50	1,2(0,6)	0,002–0,005	850	90/75
РДСК	1850	600	1550	600	50/50	1,2	0,01–,3	1020	90/75
РДП-50	2150	650	1600	700	50/50	1,2	0,0015–0,6	6400	450/370
РДБК-50	2150	650	1600	700	50/50	1,2	0,001–0,6	5530	450/370
РДГ-50	2150	650	1600	700	50/50	1,2	0,0015–0,6	6040	450/370
РДП-100	3200	750	1850	750	100/100	1,2	0,0015–0,6	26350	800/700
РДБК-100	3200	750	1850	750	100/100	1,2	0,001–0,6	21150	800/700
РДГ-80	3200	750	1850	750	80/80	1,2	0,0015–0,6	12400	750/660

Габаритный чертеж пункта редуцирования газа, исполнение на раме (ГРУ): 1 — Р_вх. ; 2 — Р_вых.; 3 — продувочный патрубок; 4 — дымоход; 5 — подвод импульса к регулятору;

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительный запорный клапан, либо встроенный в регулятор, либо расположенный отдельно на линии редуцирования, перекрывая вход газа в регулятор. На входном газопроводе установлен манометр 6, предназначенный для замера входного давления. Для определения перепада давления на фильтрующей кассете предусмотрен индикатор перепада давления. В случае ремонт оборудования газ поступает к потребителю через резервную линию редуцирования, идентичной основной по составу технологического оборудования.

Контроль выходного давления также производится выходным манометром 5. На основной и резервной линиях редуцирования после входного запорного устройства 8, после регулятора давления газа 2 предусмотрены продувочные трубопроводы. После первого и перед последним запорными устройствами основной и резервной линий редуцирования предусмотрены поворотные заглушки 11.

Габаритный чертеж пункта редуцирования газа исполнение в блоке (ПГБ) 1 — рабочий отсек; 2 — светильник; 3 — газовый конвектор; 4 — ввод электрокабеля; 5 — дефлектор; 6 — молниеотвод; 7 — Рвх. ; 8 — Рвых.; 9 — продувочный патрубок; 10 — выход ПСК; 11 — электрощит; 12 — вход ПСК; 13 — подвод импульса; 14 — выключатель

Наименование регулятора	ПГБ*				Д_у (вход/выход)	Р_вх, МПа	Р_вых, МПа	Мах. расход, м³/ч	Масса ПГРШ/ГРУ, кг
Наименование регулятора	А, мм	В, мм	С, мм	D, мм	Д_у (вход/выход)	Р_вх, МПа	Р_вых, МПа	Мах. расход, м³/ч	Масса ПГРШ/ГРУ, кг
РДНК	2000	1800	2500	650	50/50	1,2(0,6)	0,002–0,005	850	1800
РДСК	2000	1800	2500	650	50/50	1,2	0,01–,3	1020	1800
РДП-50	2300	1800	2500	650	50/50	1,2	0,0015–0,6	6400	2400
РДБК-50	2300	1800	2500	650	50/50	1,2	0,001–0,6	5530	2400
РДГ-50	2300	1800	2500	650	50/50	1,2	0,0015–0,6	6040	2400
РДП-100	3500	2100	2500	650	100/100	1,2	0,0015–0,6	26350	3300
РДБК-100	3500	2100	2500	650	100/100	1,2	0,001–0,6	21150	3300
РДГ-80	3500	2100	2500	650	80/80	1,2	0,0015–0,6	12400	3300
