Счетчик газа ультразвуковой «ГОБОЙ-1»

Счетчики используются для учета расхода газа в жилых домах, административных и производственных помещениях при учетно-расчетных и технологических операциях при измерении объема газа и могут работать во взрывоопасных помещениях. Устройства могут использоваться для учета воздуха и других газов с учетом коэффициента сжимаемости и прочих параметров при необходимости.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Счетчик, состоящий из первичных преобразователей расхода, давления, температуры и измерительно-вычислительного блока, выполнен в едином конструктивном исполнении; маркировка относится ко всему счетчику.

Счетчик исполнения Н по устойчивости к климатическим воздействиям соответствует исполнению УХЛ категории размещения 4.2 по ГОСТ 15150-69, но для работы в интервале температур от 0 до +50 °С, а исполнение Т соответствует исполнению УХЛ категории размещения 3, но для работы в интервале температур от –30 до +50 °С.

Условное обозначение типа соединений переходных устройств

Типоразмер счетчикаУсловный проход ДУ, ммУсловное обозначение типа соединительных переходных устройств с газопроводом
муфтовоемуфтовое с прямолинейным участкомфланцевоефланцевое с прямолинейным участком
G10 25 М МП Ф ФП
G16 35 М МП Ф ФП
G25 40 М МП Ф ФП
G40 50 М МП Ф ФП
G65 65     Ф ФП
G100 80     Ф ФП

Условное обозначение

Тип счетчика — Гобой 1

Диапазон измерения абсолютного давления газа — Х1

Типоразмер счетчика — GХ2

Диапазон измерения расхода газа — X3

Наличие архивирования данных — Х4

Рабочее положение счетчика на трубопроводе — Х5

Рабочие диапазоны температур окружающей среды и измеряемого газа — Х6

Наличие соединительных переходных устройств — Х7

Х1 — диапазон измерения абсолютного давления газа:

1 — от 90 до 150 кПа;
2 — от 150 до 200 кПа.

Х2 — типоразмер счетчика:

10, 16, 25, 40, 65,100.

Х3 — диапазон измерения расхода газа:

С — нормальный;
Р — расширенный.

Х4 — наличие архивирования данных:

А — с архивированием данных;
Б — без архивирования данных.

Х5 — рабочее положение счетчика на трубопроводе:

ВВ — вертикальное, направление потока газа сверху вниз;
ВН — вертикальное, направление потока газа снизу вверх;
ГЛ — горизонтальное, направление потока газа слева направо;
ГП — горизонтальное, направление потока газа справа налево.

Х6 — рабочие диапазоны температур окружающей среды и измеряемого газа:

Н — температура окружающей среды от 0 до +50 °С, температура измеряемого газа от 0 до +50 °С;
Т — температура окружающей среды от –30 до +50 °С, температура измеряемого газа от –10 до +50 °С.

Х7 — наличие соединительных переходных устройств:

М — муфтовое соединение;
МП — муфтовое соединение с прямолинейным участком;
Ф — фланцевое соединение;
ФП — фланцевое соединение с прямолинейным участком.



Технические характеристики

Пределы основной допускаемой относительной погрешности измерений, %:
объема газа, приведенного к стандартным условиям, в диапазоне расходов:
от Qmin до Qпер (QJ измеряемый объем расхода газа в рабочих условиях) ±(1+6Qmin/QJ)
от Qпер до Qmax ±1
давления газа ±0,25
температуры газа ±0,25
вычисления объема газа ±0,15
Дополнительная погрешность, вызванная изменением физических свойств и параметров измеряемой среды, не более, % ±0,5
Потеря давления на счетчике при Qnom, не более, Па 300
Максимально-допустимое избыточное давление внутри корпуса ПР, кПа 200
Число разрядов индикатора 8
Рабочий диапазон температур окружающей среды, °С:
для исполнения Н от 0 до +50
для исполнения Т от –30 до +50
Рабочий диапазон температур измеряемого газа, °С:
для исполнения Н от 0 до +50
для исполнения Т от –10 до +50
Рабочий диапазон измерений абсолютного давления газа, кПа:
для исполнения Н от 90 до 150
для исполнения Т от 150 до 200
Условия обеспечения метрологических характеристик:
плотность газа, кг/м³ от 0,67 до 0,88
молярная концентрация азота, % от 0 до 15
молярная концентрация двуокиси углерода, % от 0 до 8
При установке счетчиков в газовые магистрали длина прямых участков:
до счетчика 5 ДУ
после счетчика 3 ДУ
Срок службы автономного источника питания, год 2
Межповерочный интервал, год 2
Виды взрывозащиты
«искробезопасная электрическая цепь» 1ExibIIAT5
Степень защиты корпуса IP54
ДУ, ммТипоразмерМаксимальный расход Qmin, м³/ч*Номинальный расход Qnom, м³/чПереходный расход Qпер, м³/чМинимальный расход Qmax, м³/ч
25 G10 16 (25) 10 1,6 0,16
40 G25 40 (65) 25 4,0 0,4
65 G65 100 (160) 65 10,0 1,00

* Счетчики могут выпускаться с расширенным диапазоном расхода (Qmax указано в скобках).

Примечание. Величина «номинальный расход» является справочной, определяет типоразмер счетчика и учитывается при замене механических счетчиков на ультразвуковые.

Счетчик имеет литой корпус из алюминиевого сплава АК12 (см. рисунок), в котором находятся:

  • преобразователь расхода (ПР) с установленными в нем двумя пьезоэлектрическими преобразователями (ПЭП);
  • преобразователь давления (ПД);
  • преобразователь температуры (ПТ);
  • измерительно-вычислительный блок (ИВБ).

Основным измеряемым параметром счетчика является объем газа, приведенный к стандартным условиям. Для решения этой задачи в счетчике созданы три измерительных канала: канал измерения объема и объемного расхода газа в рабочих условиях, канал измерения абсолютного давления и канал измерения температуры. На основании полученных измерений производится вычисление за заданный интервал времени объема газа, приведенного к стандартным условиям.

По способу измерения объемного расхода газа в рабочих условиях в счетчике реализован ультразвуковой времяимпульсный метод. Принцип работы основан на измерении разности времени происхождения импульсов ультразвуковых колебаний (УЗК) по направлению потока газа в трубопроводе и против него. Возбуждение зондирующих импульсов производится пьезоэлектрическими преобразователями (ПЭП), установленными в ПР, по которому протекает поток газа.

Преобразователь расхода для каждого типоразмера счетчика имеет свои геометрические размеры при едином конструктивном решении, остальные части счетчика одинаковы для всего типоразмерного ряда.

ПР представляет собой устройство с нормированными геометрическими характеристиками и состоит из входного и выходного патрубков, профильных дисков и измерительного участка. Для достижения стабильности метрологических характеристик и долговечности работы счетчика все ответственные элементы конструкции выполнены из износоустойчивых, коррозионно-стойких материалов.

Входной и выходной патрубки обеспечивают подключение счетчика к трубопроводу с помощью переходных устройств через муфтовые или фланцевые соединения.

Измерительный участок является важнейшим элементом, обеспечивающим высокие метрологические характеристики счетчика. В измерительном участке происходит сложение векторов скоростей потока газа и распространения ультразвуковых сигналов. Для каждого типоразмера счетчика нормированы его геометрические размеры — внутренний диаметр D и расстояние L между торцами ПЭП.

Преобразователь давления служит для измерения абсолютного давления газа. В качестве ПД используются серийно выпускаемые преобразователи-датчики абсолютного давления тензорезисторного типа — ИПИА или аналогичные.

Преобразователь температуры предназначен для измерения температуры газа. В качестве чувствительного элемента используются серийно выпускаемые чувствительные элементы полупроводникового типа ТМР36.

Измерительно-вычислительный блок (ИВБ) размещен в корпусе счетчика и имеет мембранную клавиатуру с многоразрядным жидкокристаллическим индикатором. Питание измерительно-вычислительного блока осуществляется от литиевой батареи. Для подключения к внешним устройствам используется разъемный соединитель, установленный на корпусе блока. На лицевой панели размещаются надписи маркировки счетчика.

Для обеспечения искробезопасности автономный источник установлен в специальный герметичный отсек с токоограничительными резисторами и закрыт опломбированной крышкой.

Счетчик обеспечивает хранение в энергозависимой памяти технических параметров, а также ведение часовых, суточных и месячных архивов средних значений параметров газа в стандартных и рабочих условиях: глубина часовых и суточных архивов — 45 суток, месячных — не менее двух лет.

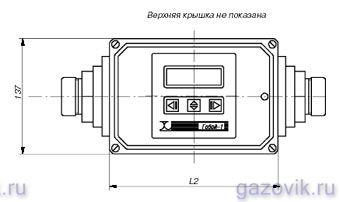

Счетчик газа ультразвуковой «ГОБОЙ-1»
Счетчик газа ультразвуковой «ГОБОЙ-1»

Счетчик газа ультразвуковой «ГОБОЙ-1»

ТипоразмерДУ, ммGL, ммL1, ммL2, ммH, ммH1, ммМасса, кг
G10 25 1-А 305 194 201 140 125 3,5
G16 32 1¼-А 305 194 201 143 128 3,7
G25 40 1½-А 315 194 201 146 131 4,3
G40 50 2-А 315 219 225 146 134 5,5
G65 65 2½-А 345 219 225 161 148 6,0
G100 80 3-А 345 219 225 178 166 6,5

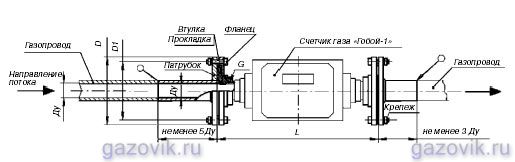

Фланцевое соединение (фланец в составе патрубка)

Фланцевое соединение (фланец в составе патрубка)

ТипоразмерПереход G-ДУ, ммGДУ, ммD,ммD1, ммL, ммОбозначение
G10 G1-ДУ25 G1 25 100 75 355 ФП
G16 G1¼-ДУ32 G1¼ 32 120 90 355 ФП
G25 G1½-ДУ40 G1½ 40 130 100 361 ФП
G40 G2-ДУ50 G2 50 140 110 361 ФП
G65 G2½-ДУ65 G2½ 65 160 130 387 ФП
G100 G3-ДУ80 G3 80 185 150 387 ФП

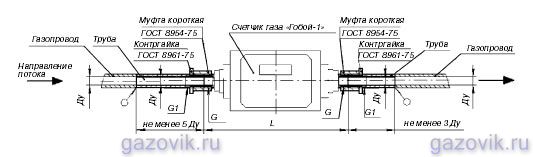

Муфтовое соединение (комплектация прямолинейным участком согласно Ду)

Муфтовое соединение (комплектация прямолинейным участком согласно ДУ)

ТипоразмерПереход G-G1G G1ДУ, ммL, ммОбозначение
G10 G1-G1 G1 25 305 МП
G16 G1¼-G1¼ G1¼ 32 305 МП
G25 G1½-G1½ G1½ 39,5 315 МП
G40 G2-G2 G2 50 315 МП
Фланцевое соединение (фланец в составе патрубка)

Фланцевое соединение

ТипоразмерПереход G-ДУ, ммGДУ, ммD,ммD1, ммL, ммОбозначение
G10 G1-ДУ25 G1 25 100 75 355 Ф
G16 G1¼-ДУ32 G1¼ 32 120 90 355 Ф
G25 G1½-ДУ40 G1½ 40 130 100 361 Ф
G40 G2-ДУ50 G2 50 140 110 361 Ф
G65 G2½-ДУ65 G2½ 65 160 130 387 Ф
G100 G3-ДУ80 G3 80 185 150 387 Ф

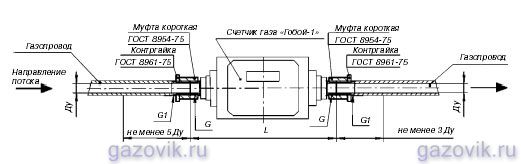

Муфтовое соединение

Муфтовое соединение

ТипоразмерПереход G-G1G G1ДУ, ммL, ммОбозначение
G10 G1-G1 G1 25 305 М
G16 G1¼-G1¼ G1¼ 32 305 М
G25 G1½-G1½ G1½ 39,5 315 М
G40 G2-G2 G2 50 315 М

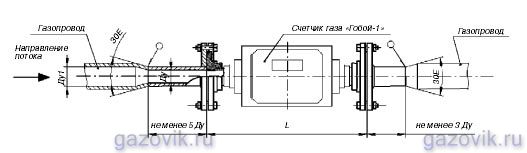

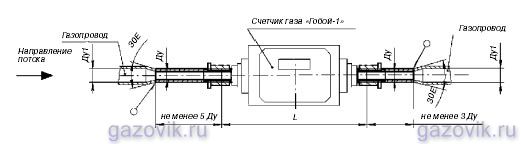

Использование трубы с конусом
Использование трубы с конусом

Использование трубы с конусом

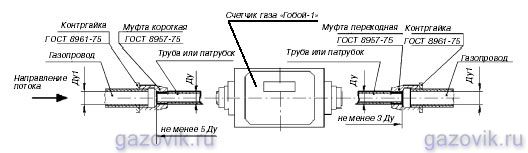

Использование переходной муфты (ГОСТ 8957-75)

Использование переходной муфты (ГОСТ 8957-75)

ДУДУ1
25 32
32 40
40 50
50 65
65 80
80 100
