Регулятор давления серии Aperflux 851

Запросить цену

Пилотный регулятор давления Р_у 10,0 МПа. Предназначен для редуцирования предварительно очищенного неагрессивного газа. Относится к типу нормально открытых регуляторов, т.е., открывающихся в следующих случаях: разрыв главной диафрагмы; разрыв диафрагмы пилота; отсутствие подачи газа в контуре пилота. Дополнительные комплектующие: ПЗК, шумогаситель, монитор, ПЗК + шумогаситель, монитор + шумогаситель.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

Проектное давление, МПа	до 8,0
Диапазон входного давления, МПа	0,1-8,0
Диапазон выходного давления, кПа	80-6500
Температура рабочей среды, °С	от -20 до +60
Минимальная температура окружающей среды, °С	-40
Минимальная разница между входным и выходным давлениями, МПа	0,05
Условный проход Д_у	25; 50; 80; 100; 150; 200; 250

Расчет пропускной способности регулятора производится по формулам:
1 - для критического процесса, т.е., для условия Р₁ > 2 х Р₂.

2 - для докритического процесса, т.е., для Р₁ ≤ 2 х Р₂.

где Q - пропускная способность регулятора (расход), ст.м³/ч (Cg), нм³/ч (Kg); Cg, Kg - коэффициенты пропускной способности регулятора; Р₁ - абсолютное давление на входе регулятора; Р₂ - абсолютное давление на выходе регулятора, бар (1 бар=0,1 МПа).

Таблица коэффициентов пропускной способности регулятора

Д_у	25	50	80	100	150	200	250
Cg	565	1823	4400	6943	13890	21645	30685
Kg	593	1916	5194	7297	14598	22748	32250
K₁	106,78	106,78	106,78	106,78	106,78	106,78	106,78

Купить Регулятор давления серии Aperflux 851 в Якутске

Компания осуществляет поставки промышленного оборудования на условиях прямых договоров. Регулятор давления серии Aperflux 851 имеют сертификацию и допущены к эксплуатации на объектах различного уровня сложности. Организована доставка в Якутск с возможностью страхования груза и отслеживания его местоположения в режиме реального времени.

Стоимость оборудования формируется на основе прайс-листов производителя с учетом логистического плеча. Получить точные цифры можно, позвонив по контактному телефону. Второй вариант связи – форма обратной связи, после заполнения которой менеджер перезванивает для уточнения деталей заявки и последующей отправки счета.

Инженеры компании проводят консультации по выбору оборудования и его совместимости с существующими системами. Можно уточнить технические нюансы без выезда специалиста на объект. Доставка в Якутск осуществляется в строгом соответствии с условиями договора поставки. Компания обеспечивает полный пакет документов, включая счета-фактуры и товарные накладные.

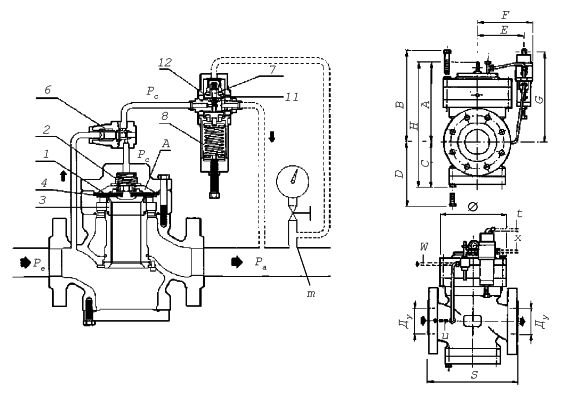

Основная мембрана 1 в отсутствии давления удерживается в закрытом положении пружиной 2 и опирается на седло клапана 3 с решеткой 4. Герметичность обеспечивается контактом между седлом клапана 3 и мембраной 1. В условиях нормальной работы на мембрану 1 воздействуют следующие усилия:
- по направлению вниз: нагрузка пружины 2, толкающие усилия, вызываемой давлением Р_с в управляющей камере А и вес подвижной группы;
- по направлению вверх: толкающие усилия, вызываемые входным давлением Р_е и выходным Р_а и остаточными динамическими компонентами.
Командное давление Р_с получается путем отбора газа под давлением Ре непосредственно на входе мембраны 1; газ фильтруется посредством фильтра :, встроенного в клапан регулирования потока AR73. Давление Р_с управляется пилотом, который регулирует значение. Регулирование осуществляется путем сравнения нагрузки настроечной пружины 8 и толкающим усилием на мембрану 12, обусловленным выходным давлением.
Если, например, в ходе работы имеет место уменьшение выходного давления Ра ниже значения настройки (из-за увеличения потребляемого расхода или уменьшения входного давления), то устанавливается разбалансировка подвижной группы 11, которая вызывает увеличение открытия запорной части клапана 7 и следовательно уменьшение командного давления Р_с .
Как следствие мембрана 1 смещается по направлению вверх, увеличивая степень открытия регулятора, пока выходное давление снова не достигнет предварительно выбранного значения настройки.
И наоборот при увеличении выходного давления свыше значения настройки (из-за уменьшения требуемого расхода или увеличения входного давления) происходит закрытие запорной части клапана 7, и, следовательно, давление Р_с достигает значения входного давления Р_е . В этих условиях мембрана 1 смещается в положение закрытия.
В условиях нормальной эксплуатации запорная часть клапана 7 располагается таким образом, что значение давления Р_с сверху мембраны 1 таково, что удерживает значение выходного давления около предварительно выбранного значения.

Д_у		25	50	80	100	150	200	250
S, мм	Ansi 150/PN 16	184	254	298	352	451	543	673
	Ansi 300	197	267	317	368	473	568	708
	Ansi 600	210	286	336	394	508	609	752
∅, мм		125	160	245	290	385	490	615
A, мм		200	230	300	340	420	455	580
В, мм		230	260	340	380	470	510	520
С, мм		100	130	150	190	240	265	340
D, мм		130	160	200	250	300	320	440
Е, мм		140	145	190	210	260	315	370
F, мм		160	175	220	240	290	345	415
G, мм		260	280	350	380	450	490	380
Н, мм		300	360	450	530	660	720	920
Масса, кг	Ansi 150/PN 16	20	35	76	115	235	335	700
	Ansi 300	21	36	82	128	257	395	750
	Ansi 600	22	38	85	138	290	435	850
