Регулятор давления газа РДГ-50-Н(В)

от 30 927 ₽

Запросить цену

Регулятор РДГ-50-Н(В) предназначен для редукции входного давления газа и автоматического поддержания заданного давления на выходе независимо от изменения расхода газа и входного давления. Условия эксплуатации регулятора должны соответствовать климатическому исполнению УХЛ 4 ГОСТ 15150-69 при температуре окружающего воздуха от −40 до +60 °С и относительной влажности до 95% при температуре +35° С.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

	РДГ-50-Н	РДГ-50-В
Регулируемая среда	природный газ по ГОСТ 5542-87 сжиженный газ по ГОСТ 20448-90
Максимальное входное давление, МПа	1,2	1,2
Диапазон настройки выходного давления, кПа	1–60	60–600
Пропускная способность при Р_вх=0,1 МПа по газу с плотностью 0,8 кг/м³, м³/ч, не менее	900	900
Неравномерность регулирования, %, не более	±10	±10
Диапазон настройки давления срабатывания автоматического отключающего устройства:
при понижении выходного давления, МПа	0,0003–0,003	0,01–0,03
при повышении выходного давления, МПа	0,003–0,07	0,07–0,7
Диаметр седла, мм	35	35
Присоединительные размеры входного патрубка:
условный проход, мм	50	50
соединение	фланцевое по ГОСТ 12820-80
Присоединительные размеры выходного патрубка:
условный проход, мм	50	50
соединение	фланцевое по ГОСТ 12820-80
Габаритные размеры, мм, не более:
длина	440	440
ширина	550	550
высота	350	350
Масса кг, не более	26	26

Купить РДГ-50-Н(В) в Якутске

Компания специализируется на обеспечении промышленных объектов оборудованием высокого качества. РДГ-50-Н(В) поставляется напрямую от производителей, что исключает появление посреднических наценок и сомнительных модификаций. Доставка в Якутск организуется с привлечением надежных транспортных компаний либо собственным автопарком, если габариты груза позволяют.

Узнать актуальную стоимость оборудования можно у менеджеров. Звонок по телефону позволяет оперативно получить информацию о наличии на складе и сроках поставки под заказ. Альтернативный способ связи – форма обратной связи на сайте. После отправки заявки специалист свяжется для уточнения условий и подготовки счета.

Инженеры компании проводят консультации по техническим вопросам. Можно выяснить совместимость оборудования с вашими действующими мощностями, уточнить условия обкатки и пусконаладки. Доставка в Якутск осуществляется строго по графику, согласованному с заказчиком. Контроль перемещения груза доступен на всем протяжении маршрута.

Исполнительное устройство регулятора с регулирующим клапаном 5 и отсечным клапаном 4 предназначено посредством изменения проходного сечения клапана автоматически поддерживать заданное выходное давление на всех режимах расхода газа, включая нулевое, отключать подачу газа в случае аварийного повышения или понижения выходного давления. Исполнительное устройство имеет корпус 3, внутри которого установлено большое седло 8. Мембранный привод состоит из мембраны 11, жестко соединенного с ней штока 12. Шток 12 перемещается во втулках направляющей колонки корпуса. Регулятор управления КВ-2 1 предназначен для поддержания постоянного давления на входе в регулятор управления КН-2, т. е. для исключения влияния колебаний входного давления на работу регулятора в целом. Регуляторы управления КВ-2 и КН-2 выполнены в виде регулятора прямого действия и включают в себя: корпус, узел мембраны с пружинной нагрузкой, рабочий клапан.
В исполнении РДГ-50-В регулятор управления КВ-2 поддерживает постоянное управляющее давление в подмембранной полости исполнительного устройства. Регулятор управления КН-2 17 (рис. 1) вырабатывает управляющее давление подмембранной полости исполнительного устройства с целью перестановки регулирующего клапана исполнительного устройства в случае рассогласования системы регулирования. С помощью регулировочного стакана мембранной пружины регулятора управления (для исполнения РДГ-50-Н) или регулятора управления КВ-2 (для исполнения РДГ-50-В) осуществляется настройка регулятора давления на заданное выходное давление.
Регулируемые дроссели 10 из подмембранной полости исполнительного устройства и на сбросной импульсной трубке 14 служат для настройки на спокойную (без автоколебаний) работу регулятора. Регулируемые дроссели включают корпус, иглу с прорезью и пробку. Манометр МТ-1x0,6x4 ТУ25-02 72-75 предназначен для контроля давления после регулятора управления КВ-2. Механизм контроля отсечного клапана предназначен для непрерывного контроля выходного давления и выдачи сигнала на срабатывание отсечного клапана в исполнительном устройстве при аварийном повышении или понижении выходного давления сверх допустимых заданных значений. Механизм контроля 2 состоит из разъемного корпуса, мембраны, штока 16, большой и малой пружины, уравновешивающих действие на мембрану импульса выходного давления. На отсечном клапане 4 установлен перепускной клапан, который приводится в работу рычагом и служит для выравнивания давлений в полостях корпуса регулятора и после отсечного клапана.
Принцип работы. Газ входного давления поступает через регулятор управления КВ-2 к регулятору управления КН-2. От регулятора управления КН-2 (для исполнения РДГ-50-Н) или от регулятора управления КВ-2 (для исполнения РДГ-50-В) газ через регулируемый дроссель 10 поступает в подмембранную полость, а через импульсную трубку 14 — в надмембранную полость исполнительного устройства.Через дроссель 10 подмембранная полость исполнительного устройства связана с газопроводом за регулятором. Давление в подмембранной полости исполнительного устройства при работе всегда будет больше выходного давления. Надмембранная полость исполнительного устройства находится под воздействием выходного давления. Регулятор управления КН-2 (для исполнения РДГ-50-Н) поддерживает за собой постоянное давление, поэтому давление в подмембранной полости также будет постоянным (в установленном режиме).

Регулятор давления газа РДГ-50-Н

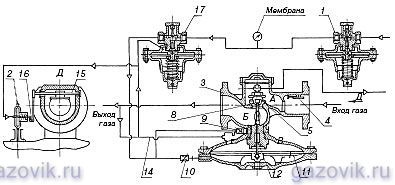

Рисунок 1. Регулятор давления газа РДГ-50-Н:
1 — регулятор КВ-2; 2 — механизм контроля; 3 — корпус исполнительного устройства; 4 — отсечной клапан; 5 — клапан; 8 — седло; 9, 10 — регулируемые дроссели; 11 — мембрана исполнительного устройства; 12 — шток исполнительного устройства; 14 — импульсная трубка выходного газопровода; 15 — пружина отсечного клапана; 16 — шток механизма контроля; 17 — регулятор управления КН-2

Регулятор давления газа РДГ-50-В

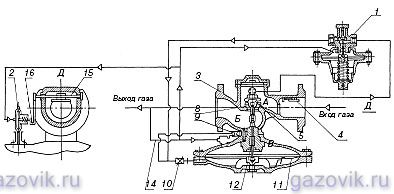

Рисунок 2. Регулятор давления газа РДГ-50-В:
1 — регулятор КВ-2; 2 — механизм контроля; 3 — корпус исполнительного устройства; 4 — отсечной клапан; 8 — седло; 9, 10 — регулируемые дроссели; 11 — мембрана исполнительного устройства; 12 — шток исполнительного устройства; 13 — шумогаситель; 14 — импульсная трубка выходного газопровода; 15 — пружина отсечного клапана; 16 — шток механизма контроля

Любые отклонения выходного давления от заданного вызывают изменение давления в надмембранной полости исполнительного устройства, что приводит к перемещению клапана в новое равновесное состояние, соответствующее новым значениям входного давления и расхода, при этом восстанавливается выходное давление.
В случае аварийном повышении или понижении выходного давления мембрана механизма контроля 2 перемещается влево или вправо, шток отсечного клапана 4 выходит из соприкосновения со штоком 16 механизма контроля, отсечной клапан под действием пружины 15 перекрывает вход газа в регулятор.
