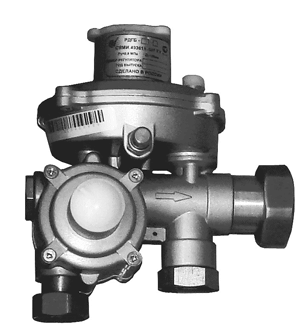

Регуляторы давления газа РДГБ-10, РДГБ-25

от 10 000 ₽

Запросить цену

Регуляторы бытовое РДГБ-10, РДГБ-25 предназначены для редукции входного давления газа и автоматического поддержания заданного давления на выходе независимо от изменения расхода газа и входного давления.Оснащены устройством, обеспечивающим автоматическое отключение газа при аварийном повышении или понижении давления сверх допустимых значений.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Предприятие-изготовитель: ООО ЭПО «Сигнал»

Технические характеристики

Наименование параметра	Обозначение
	РДГБ-10	РДГБ-25
Рабочая среда	природный газ по ГОСТ 5542-87
Температура окружающей среды, °С	от –40 до +60
Наибольшее входное давление Рвх, МПа	0,6
Пределы регулирования номинальных значений настройки выходного давления Рвых, кПа	1,5–3
Пропускная способность, м3/ч при Рвх= 0,6 МПа	10	25
Зона пропорциональности, % от верхнего предела настройки Рвых	± 10
Зона нечувствительности, % от верхнего предела настройки Рвых	2,5
Диапазон настройки срабатывания предохранительного сбросного клапана (ПСК), кПа	1,7–4
Диапазон настройки срабатывания предохранительного запорного клапана (ПЗК), кПа при повышении Рвых при понижении Рвых	1,8–4,7 0,8–1,5
Погрешность срабатывания ПЗК от номинального значения настройки, % при повышении Рвых при понижении Рвых	± 5 ± 10
Присоединительные размеры: выходного патрубка входного патрубка	G¾-В G1¼-В
Габаритные размеры, мм, не более	165 * 135 * 180
Масса, кг, не более	1,5
Срок службы, лет	15
Гарантийный срок, лет	5

Купить РДГБ-10, РДГБ-25 в Якутске

Компания имеет многолетний опыт оснащения промышленных объектов. Номенклатура включает в том числе РДГБ-10, РДГБ-25, которое пользуется стабильным спросом у заказчиков. География поставок охватывает множество регионов, включая доставку в Якутск. Логистические партнеры отбираются по критерию сохранности грузов и соблюдения сроков.

Политика ценообразования прозрачна: итоговая стоимость формируется исходя из цены производителя, текущей логистики и объема заказа. Оперативно рассчитать стоимость можно через форму онлайн-запроса либо по телефону. Менеджер подготовит счет с выделением всех статей расходов.

Перед оформлением заявки рекомендуем воспользоваться консультацией наших инженеров. Специалисты разъяснят технические нюансы, связанные с монтажом и интеграцией оборудования в вашу инфраструктуру. Это позволяет минимизировать риски несоответствия еще на этапе планирования сделки. Доставка в Якутск будет организована в максимально короткие сроки после поступления оборудования на склад.

В регуляторе соединены и независимо работают следующие устройства: регулятор давления, отключающее устройство, фильтр для отделения пыли, предохранительный сбросной клапан, стабилизирующее устройство.

Конструкция регулятора РДГБ показана на рисунке ниже.

Регулятор давления газа содержит корпус 1 с входной А, промежуточной Б и выходной В камерами, седло отключающего устройства и первой ступени редуцирования 2, отключающее устройство 3 с фиксирующими шариками 4, передаточными рычагами 5 и роликами 6, мембранным узлом 7 и клапаном 8, сервопривод первой ступени редуцирования 9, седло регулирующего клапана второй ступени 10, сервопривод второй ступени редуцирования, включающий сдвоенный регулирующий и запорный клапан 11, установленный на штоке 12, рычажный передаточный механизм 13, рабочую мембрану 14 и установленную в корпусе 15 задающую пружину 16, сбросной клапан 17, смонтированный на рабочей мембране 14, импульсную трубку 18.

Регулятор давления газа работает следующим образом.

В исходном состоянии клапан 8 отключающего устройства 3 установлен в открытое положение. Давление газа, проходя через седло 2 первой ступени редуцирования, снижается до промежуточной величины. Далее давление газа, проходя через щель между седлом 10 и клапаном 11, снижается до необходимого значения. Выходное давление попадает в подмембранную полость мембраны 14 через импульсную трубку 18, действие которого уравновешивается задающей пружиной 16. По внутренним каналам связи в корпусе 1 давление попадает в надмембранную полость сервопривода первой ступени редуцирования и подмембранную полость отключающего устройства.

При изменении расхода после регулятора выходное давление под мембраной 14 изменяется, равновесие сил нарушается, что приводит к перемещению жесткого центра мембраны в сторону нового равновесного состояния и соответствующему перемещению регулирующего клапана 11 второй ступени редуцирования.

Схема принципиальной работы регулятора давления РДГБ-10(25): А — входная камера; Б — промежуточная камера; В — выходная камера; 1 — корпус; 2 — седло; 3 — отключающее устройство; 4 — фиксирующие шарики; 5 — передаточные рычаги; 6 — ролики; 7 — мембранный узел; 8 — клапан; 9 — сервопривод первой ступени редуцирования; 10 — седло регулирующего клапана второй ступени; 11 — сдвоенный регулирующий и запорный клапан; 12 — шток; 13 — рычажный передаточный механизм; 14 — рабочая мембрана; 15 — корпус; 16 — задающая пружина; 17 — сбросной клапан; 18 — импульсная трубка; 19 — пружина; 20 — кнопка запуска; 21, 22, 23 — гайки регулировочные

В аварийных случаях:

— при повышении давления в выходной камере В оно [давление] через канал связи поступает в подмембранную полость мембранного узла 7 отключающего устройства 3. Давление, действуя на мембрану, стремится сдвинуть жесткий центр мембранного узла 7 и освободить посредством передаточных рычагов 5 шток клапана 8, удерживаемый шариками 4. Клапан 8 под действием возвратной пружины закрывает седло 2, и поступление газа прекращается;

— при понижении давления в выходной камере В оно [давление] через импульсную трубку 18 поступает в подмембранную полость рабочей мембраны 14, что приводит к перемещению жесткого центра от воздействия задающей пружины 16, через рычажный передаточный механизм 13 воздействие передается на сдвоенный регулирующий и запорный клапан 11, поступление газа прекращается.

Для осуществления сброса повышенного давления из выходной камеры В служит сбросной клапан 17, расположенный в центре рабочей мембраны 14. Значение давления срабатывания регулируется пружиной 19.

Сбрасываемое давление через сбросной штуцер корпуса 15 выходит наружу.

Пуск регулятора в работу после устранения причин, вызвавших срабатывание отключающего устройства, производится вручную путем нажатия кнопки запуска 20.

Варианты исполнения габаритно-монтажных схем РДГБ-10(25): а — осевое исполнение; б — п-образное исполнение; в — угловое исполнение (вход снизу, выход сбоку)
