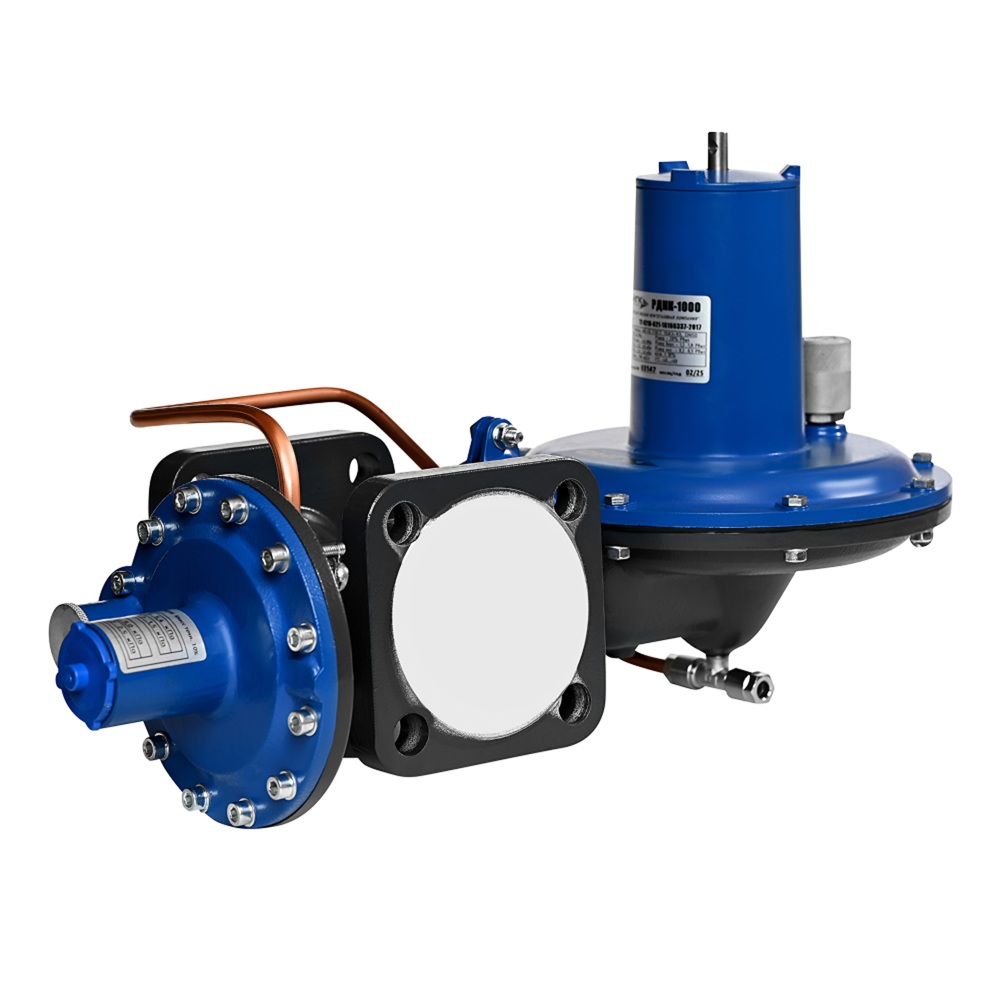

Регуляторы давления газа РДНК-400, РДНК-400М, РДНК-1000, РДНК-У

от 9 425 ₽

Запросить цену

Регуляторы давления газа РДНК-400, РДНК-400М, РДНК-1000, РДНК-У относят к типу комбинированных. Устройство предназначено для редуцирования высокого или среднего давления газа на низкое, автоматического поддержания давления на заданном уровне независимо от изменений входного давления и расхода.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Предприятие-изготовитель: ООО «Саратовская производственная финансовая компания», ООО ЭПО «Сигнал»

Технические характеристики

Рассчитан на устойчивую работу при воздействии температуры окружающего воздуха от –40 °С до +60 °С и относительной влажности до 95 % при температуре +35 °С.

		РДНК-400	РДНК-400М	РДНК-1000	РДНК-У
Рабочая среда		природный газ ГОСТ 5542-87 газовая фаза газа сжиженного по ГОСТ 20448-90
Диапазон входного давления, МПа		0,05–0,6			0,05–1,2
Диапазон настройки выходного давления, кПа		2,0–5,0
Диапазон настройки отключающего устройства, кПа: при повышении входного давления при понижении входного давления		1,2–1,8 0,2–0,5
Пропускная способность при максимальном входном давлении, м3/ч		300	600	900	1000
Неравномерность регулирования, %, не более		±10
Ду присоединительного патрубка: входа выхода		50 50
Строительная длина, мм		170
Присоединение		фланцевое по ГОСТ 12820-80
Масса, кг, не более		8
Пропускная способность, м3/ч	Рвх=0,05 МПа	45	55	70	55
	Рвх=0,1 МПа	80	100	130	100
	Рвх=0,2 МПа	125	180	280	175
	Рвх=0,3 МПа	170	300	450	250
	Рвх=0,4 МПа	200	400	600	330
	Рвх=0,5 МПа	250	500	700	410
	Рвх=0,6 МПа	300	600	900	500
	Рвх=0,9 МПа	-	-	-	750
	Рвх=1,2 МПа	-	-	-	1000

Купить РДНК-400, РДНК-400М, РДНК-1000, РДНК-У в Якутске

Компания обеспечивает прямые поставки промышленного оборудования, включая РДНК-400, РДНК-400М, РДНК-1000, РДНК-У. Продукция сертифицирована и полностью соответствует техническим регламентам, действующим на территории РФ. Мы организуем доставку в Якутск с соблюдением всех требований к транспортировке сложных технических изделий.

Для корректного расчета сметы рекомендуем запросить коммерческое предложение. Менеджеры предоставят актуальную стоимость оборудования после уточнения комплектации и условий оплаты. Связаться с отделом продаж можно по телефону в рабочее время либо отправить заявку через форму на сайте – в этом случае специалист перезвонит для уточнения деталей в течение дня.

Технические специалисты компании готовы проконсультировать по вопросам эксплуатации, производительности и совместимости оборудования с существующими производственными линиями. Мы поможем подобрать оптимальную модификацию, исключающую лишние затраты на избыточный функционал. Доставка в Якутск осуществляется после полного согласования спецификации и подписания договора.

Регулятор состоит из регулятора давления и автоматического отключающего устройства. РДНК–400 имеет встроенный предохранительный сбросной клапан, расположенный в мембранном узле регулятора с настройкой 1,15 Рвых. Седло 13 регулятора, расположенное в корпусе 11, является одновременно седлом рабочего 12 и отсечного 28 клапанов. Рабочий клапан посредством штока 31 и рычажного механизма 32 соединен с рабочей мембраной 4. Сменная пружина 6 и нажимная гайка 7 предназначены для настройки выходного давления. Отключающее устройство 19 имеет мембрану 18, соединенную с исполнительным механизмом 41, фиксатор 15 которого удерживает отсечной клапан 28 в открытом положении. Настройка отключающего устройства осуществляется сменными пружинами 20 и 21.

Подаваемый к регулятору газ среднего и высокого давления, проходя через зазор между рабочим клапаном и седлом, редуцируется до низкого давления и поступает к потребителю. Импульс от выходного давления по трубопроводу поступает из выходного трубопровода в подмембранную полость регулятора и на отключающее устройство. При повышении или понижении настроечного выходного давления сверх заданных значений фиксатор 15 усилием на мембране 18 выводится из зацепления, и клапан 28 перекрывает седло 13. Поступление газа прекращается. Пуск регулятора в работу производится вручную после устранения причин, вызвавших срабатывание отключающего устройства.

Регулятор давления газа РДНК

Регулятор давления газа РДНК: 1 — импульсная трубка; 6, 20, 21, 27, 33 — пружины; 4, 18 — мембрана; 7 — нажимная гайка; 8 — стакан; 9 — мембранная камера; 10 — хомут; 11 — корпус; 12 — рабочий клапан; 13 — седло; Т — выходной патрубок; 15 — фиксатор; 19 — отключающее устройство; 22, 23 — регулировочные гайки; 25 — пробка; 26, 31 — штоки; 28 — отсечной клапан; 29 — тройник; 32 — рычажной механизм; 41 — исполнительный механизм; Н — входной патрубок
