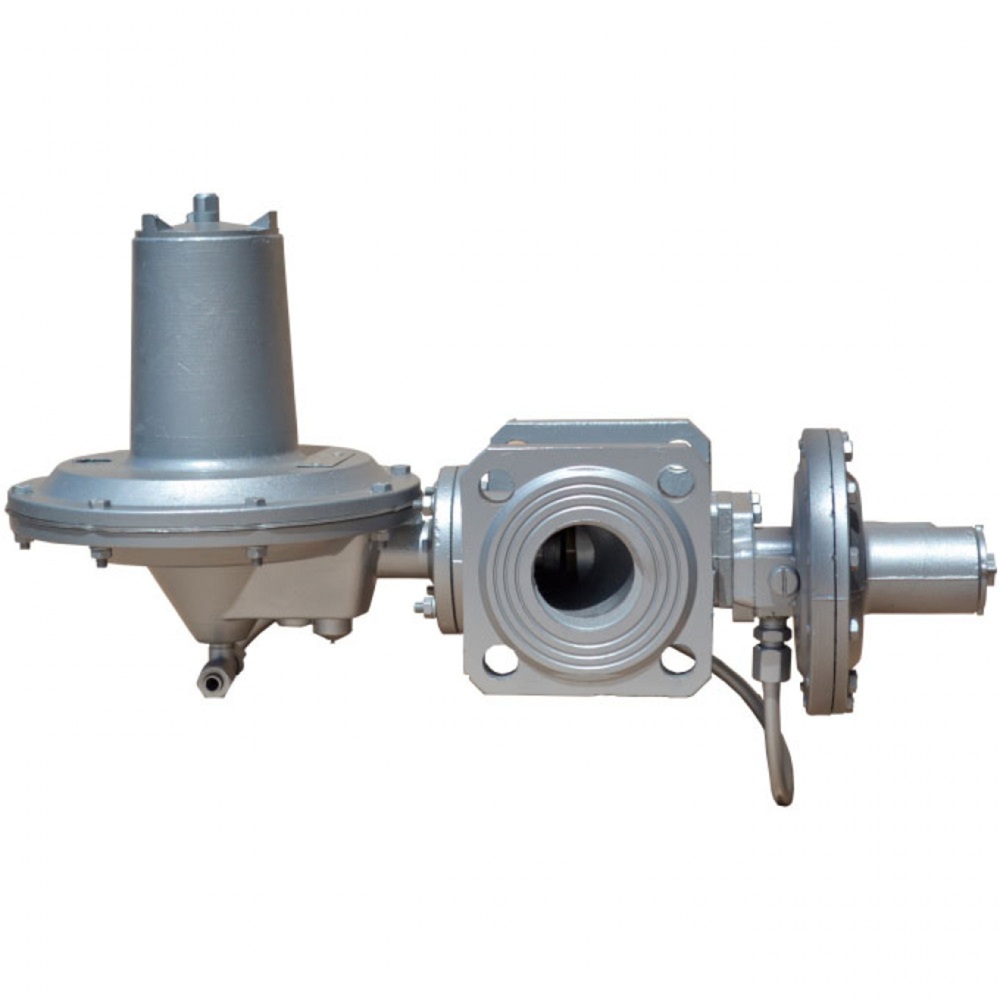

Регуляторы давления газа комбинированные РДНК-50/400, РДНК-50/1000

от 35 024 ₽

Запросить цену

Комбинированные регуляторы давления газа РДНК-50/400, РДНК-50/1000 предназначены для понижения высокого и среднего давления на низкое значение, необходимое потребителю, и автоматического поддержания на заданном уровне. Регулятор снабжен устройством, обеспечивающим автоматическое отключение газа при аварийном повышении или понижении давления сверх допустимых значений.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Предприятие-изготовитель: ООО «Завод "Газпроммаш"»

Условия эксплуатации регуляторов должны соответствовать климатическому исполнению УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от –40 до +60ºС.

Технические характеристики

Рабочая среда	природный газ по ГОСТ 5542-87
Максимальное входное давление, МПа	0,6
Номинальное выходное давление, кПа	2–5
Зона неравномерности (пропорциональности) регулирования, %	±10
Диаметр седла, мм: РДНК-50/400 РДНК-50/1000	16 20
Диапазон настройки автоматического отключения подачи газа: при повышении выходного давления, кПа при понижении выходного давления, кПа	3,0–5,5 5,5–6,3* 0,6–1,1
Диапазон настройки давления срабатывания предохранительно-сбросного клапана, кПа	2,3–5,8
Габаритные размеры, мм, не более: длина ширина высота	562 240 335
Условный проход Ду	50
Присоединение	фланцевое по ГОСТ 12815-80
Строительная длина, мм	230±1,5
Масса, кг, не более	16

*Обеспечивается комплектом сменных пружин.

Пропускная способность регуляторов, м3/ч

Входное давление, МПа	РДКН 50/400	РДКН 50/1000
0,1	180	300
0,2	270	450
0,3	360	600
0,4	450	750
0,5	540	900
0,6	630	1050

Купить РДНК-50/400, РДНК-50/1000 в Якутске

Компания осуществляет поставки промышленного оборудования на условиях прямых договоров. РДНК-50/400, РДНК-50/1000 имеют сертификацию и допущены к эксплуатации на объектах различного уровня сложности. Организована доставка в Якутск с возможностью страхования груза и отслеживания его местоположения в режиме реального времени.

Стоимость оборудования формируется на основе прайс-листов производителя с учетом логистического плеча. Получить точные цифры можно, позвонив по контактному телефону. Второй вариант связи – форма обратной связи, после заполнения которой менеджер перезванивает для уточнения деталей заявки и последующей отправки счета.

Инженеры компании проводят консультации по выбору оборудования и его совместимости с существующими системами. Можно уточнить технические нюансы без выезда специалиста на объект. Доставка в Якутск осуществляется в строгом соответствии с условиями договора поставки. Компания обеспечивает полный пакет документов, включая счета-фактуры и товарные накладные.

В регуляторе соединены и независимо работают устройства: непосредственно регулятор давления, устройство отключающее предохранительное, далее автоматическое отключающее устройство и предохранительный сбросной клапан.

Регулятор давления состоит из крестовины 1, в которой установлено седло 2 рабочего клапана 3, одновременно являющееся седлом отсечного клапана 4.

Рабочий клапан 3 посредством штока 5 и рычажного механизма 6 соединен с рабочей мембраной 7 и механизмом коррекции выходного давления, состоящим из направляющей 30, пружины 29, толкателя 28, ползуна 27.

В корпусе, образующем подмембранную полость 8, смонтирован предохранительно-сбросной клапан, который состоит из клапана 9, пружины 10 и стакана регулировочного 11. Патрубок 12 предназначен для сброса газа при срабатывании сбросного клапана в атмосферу.

Пружина 13, нажимная гайка 14 и винт регулировочный 21 предназначены для настройки выходного давления.

Крестовина регулятора 1 соединена с автоматическим отключающим устройством.

Отключающее устройство имеет мембрану 15, связанную с толкателем 16, который соединен со штоком 17, фиксирующим открытое положение клапана 4. Подаваемый к регулятору газ среднего или высокого давления проходит через входной патрубок крестовины 1 и, проходя через зазор между рабочим клапаном 3 и седлом 2, редуцируется до низкого давления и по выходному патрубку крестовины 1 поступает к потребителю.

Импульс от выходного давления передается в подмембранную полость 8 регулятора и в подмембранную полость 18 автоматического отключающего устройства.

В случае повышения давления на выходе регулятора сверх заданного значения открывается клапан 9, обеспечивая сброс газа в атмосферу через «свечу».

При дальнейшем повышении давления газа мембрана 15 с толкателем 16 начинает перемещаться, выталкивая шток 17 вверх, и клапан 4 перекроет вход газа в регулятор.

При понижении выходного давления ниже заданного значения мембрана 15 с толкателем 16 так же вытолкнет шток 17 вверх и клапан 4 так же перекроет вход газа в регулятор.

Пуск регулятора в работу производится вручную после устранения причин, вызвавших срабатывание отключающего устройства.

Для этого вывертывается пробка 19 и шток 20 плавно перемещается до того момента, когда за его выступ западет конец штока 17. Этот момент определяется на слух по характерному щелчку. Затем пробка 19 завертывается до упора.

Регулятор давления газа комбинированный РДНК-50/400 (РДНК-50/1000)

Регулятор давления газа комбинированный РДНК-50/400 (РДНК-50/1000): 1 — крестовина; 2 — седло; 3 — рабочий клапан; 4 — отсечной клапан; 5 — шток; 6 — рычажный механизм; 7 — рабочая мембрана; 8, 18 — подмембранная полость; 9 — клапан (сбросной); 10, 22, 23,29 — пружина; 11 — стакан регулировочный; 12 — патрубок; 13 — пружина; 14– гайка; 15 — мембрана; 16, 28 — толкатель; 17 шток; 19 — пробка; 20 — шток; 21 — винт регулировочный; 24 — втулка; 25 — пробка; 26 — стакан; 27 — ползун; 30 — направляющая
