Одноступенчатый регулятор стабилизатор А6 M, А6 N

Запросить цену

Одноступенчатый регулятор стабилизатор А6 с предохранительным запорным клапаном и кнопкой ручного запуска представляет собой регулятор прямого действия, состоящий из пружинного задатчика и исполнительного механизма мембранного типа. Предназначен для использования в промышленных и домовых газорегуляторных пунктах для обеспечения стабильной и оптимальной работы газовых приборов (котлы, горелки, водонагреватели, колонки) за счет поддержания заданного значения выходного давления независимо от изменения расхода и входного давления. Выпускается в двух исполнениях: M (линейная версия) и N (угловая версия).

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Предприятие-изготовитель: СООО «Фаргаз»

Технические характеристики

Пропускная способность — 6–10 м³/ч.

Диапазон входного давления — 2,6–50 кПа.

Диапазон выходного давления — 2–40 кПа.

Стандартный диапазон входного давления — до 20 кПа.

Стандартное выходное давление — 2 кПа.

Рабочая температура — от –20 °С до +60 °С.

Купить Cтабилизатор А6 M, А6 N в Якутске

Предлагаем к поставкам Cтабилизатор А6 M, А6 N. Компания работает с проверенными производственными площадками, что позволяет гарантировать заводское качество и техническую безупречность продукции. Осуществляем доставку заказа в Якутск в согласованные сроки.

Вам необходимо рассчитать бюджет проекта? Специалисты компании подготовят детальную спецификацию и итоговую стоимость. Уточнить цену можно по телефону у менеджеров отдела продаж. Также доступен вариант быстрой связи через форму обратного запроса на сайте: вы отправляете заявку, и мы оперативно выходим на связь для уточнения деталей.

Для правильного выбора исполнения оборудования настоятельно рекомендуем проконсультироваться с нашими техническими экспертами. Это позволит избежать ошибок при интеграции устройства в техпроцесс. Мы сопровождаем клиента на всех этапах: от выставления счета до передачи товара транспортной компании.

Исходное положение стабилизатора — закрытое. При этом клапан 2 (см.рис. 4.10) перекрывает седло 3, а рабочий клапан 4 смещен вниз. Для пуска стабилизатора необходимо приподнять клапан 2. После этого газ через отверстия в комбинированом штоке 7 начинает поступать на выход и в полость под мембраной8. В случае колебания давлений на входе пружины 5, 6, сжимаясь, перемещают клапан 4, уменьшая зазор между ним и седлом 3 до достижения равновесного состояния. В случае резкого повышения входного давления клапан 4 плотно закроет седло 3. Клапан откроется в случае нормализации давления (которое задается с помощью регулировочного винта 10, изменяющего усилия пружины 6). При прекращении подачи газа клапан 2 опустится на седло3, тем самым прекратив подачу газа. Повторный пуск газа возможен только вручную, после устранения причин, вызвавших падение давления в системе.

Выходное давление можно отрегулировать, удалив колпачок и поворачивая регулировочный винт 10 по часовой стрелке, чтобы увеличить давление на выходе, и наоборот. Настройка выходного давления осуществляется при 10% расходе потока от номинальной пропускной способности.

Рис. 4.10. Устройство одноступенчатого регулятора стабилизатора А6: 1 — корпус; 2 — клапан; 3 — седло; 4 — рабочий клапан; 5, 6 — пружина; 7 — комбинированный шток; 8, 9 — мембрана; 10 — регулировочный винт

Рис. 4.11. Возможные примеры установки стабилизатора А6

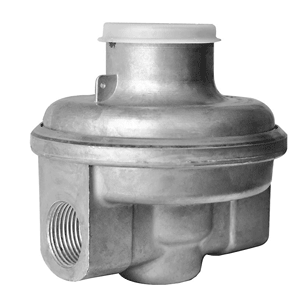

Рис. 4.12 Одноступенчатый регулятор стабилизатор А6: 1 — маркировка выходного давления, установленного при изготовлении; 2 — пусковая кнопка; 3 — вход газа; 4 — колпачок; 5 — выход газа
